Voltage-Trigger
in Switched Trigger [Moog]umwandeln
Ein
Rieeesen Bauprojekt! Es geht einfach darum dass sich z.B. ein MiniMoog
weigert den üblichen Trigger/Gate anderer Geräte zu verarbeiten.
Üblicherweise sind GATE oder Trigger Spannungsimpulse von 0V auf
einige Volt. (+5V z.B.)
Bleiben wir beim Mini-Moog, der möchte, dass
man die Spannung an dessen Trigger-Buchse kurzschliesst, man nennt diese
Art deshalb "Switched Trigger"
Um den Mini von "normalen" Geräten triggern zu können
kann man natürlich teure Kabel oder noch teurere Module kaufen....
.... oder man baut sich die Schaltung selbst was etwa 10 Cent kostet.

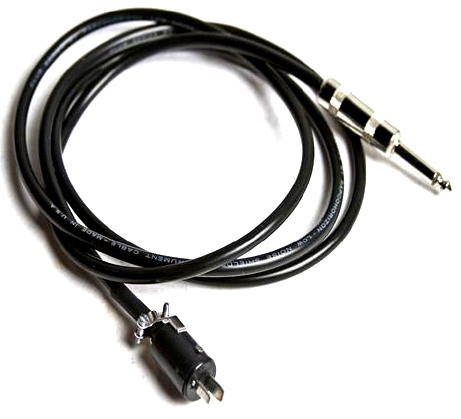

Das größte Problem zunächst den passenden Moog-Stecker
zu bekommen.

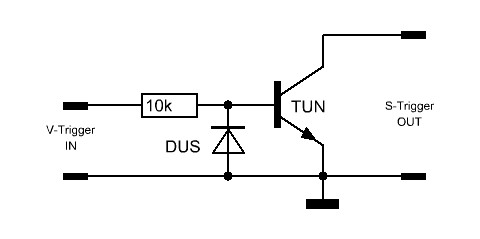

Zum Glück ist dessen Gehäuse recht groß und der kleine
Transistorschalter passt locker rein. Die Schaltung ist übrigens
schon die edle Version.
Als es mal schnell gehen musste hatte ich nur den Transistor in den
Stecker gelötet...funktioniert auch.
|
